大电流贴片电感选型可以参考这几款的基本参数

编辑：谷景电子

前段时间有人问过，贴片电感是不是都是大电流电感，它的最大电流能有多大。关于这两个话题，小编已经通过相应的文章给大家解释过了。本文将介绍几种贴片电感中较为常见的大电流电感的性能参数，供大家参考。

本文仅选取贴片电感不同类型的其中一种大电流，给大家简单介绍一下其性能参数，不作为选型标准，仅供交流参考。我们给大家简单介绍了贴片电感的分类，分为贴片屏蔽电感和贴片非屏蔽电感两大类。这里介绍三种大电流电感，即：屏蔽大电流贴片电感、非屏蔽大电流贴片电感和一体成型大电流贴片电感。

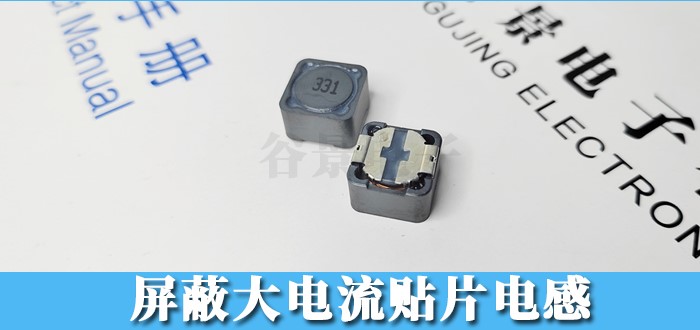

1、屏蔽大电流贴片电感：如下图：

上图中的这款大电流贴片电感属于屏蔽类型的贴片电感，它的基础参数性能如下：

（1）对应料号：GCDS127MT330；

（2）封装尺寸：12.5*12.5*8；

（3）感值L：33uH±20%;

（4）额定电路IDC：3A；

（5）饱和电流：5.7A

这款大电流贴片电感采用是铁氧体磁芯，如今被广泛应用在汽车领域！

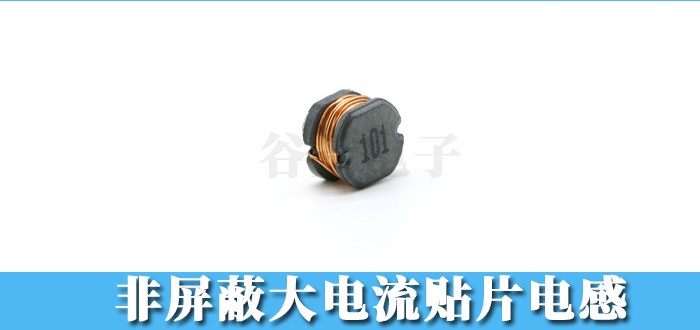

2、非屏蔽电流贴片电感：如下图：

上图中的这款大电流贴片电感属非屏蔽类型的贴片电感，它的基础参数能如下：

（1）对应料号：GCD54KT220

（2）封装尺寸：5.8*5.2*4.5；

（3）感值L：22uH±10%

（4）额定电路IDC：1.46A

（5）饱和电流：2A

这款非屏蔽类型的大电流贴片电感同样采用的是铁氧体磁芯类型，现如今主要应用于各类电动工具领域。

3、一体成型大电流贴片电感，如下图：

（1）对应料号：GSHM1004MT1R0

（2）封装尺寸：11*10*3.8

（3）感值L：1.0uH±20%

（4）额定电流：20A

（5）饱和电流：27.5A

这是一种一体成型大电流电感，其磁芯类型与上述两种不同，采用合金磁粉芯，主要被应用于汽车电子领域，特别是新能源汽车领域。

以上三种大电路贴片电感的性能参数已经为大家简单展示了，可以说它们具有一定的代表性。但具体选择要根据项目的实际需要。如果您想了解更多关于大电流贴片电感的知识，可以给我们留言！
